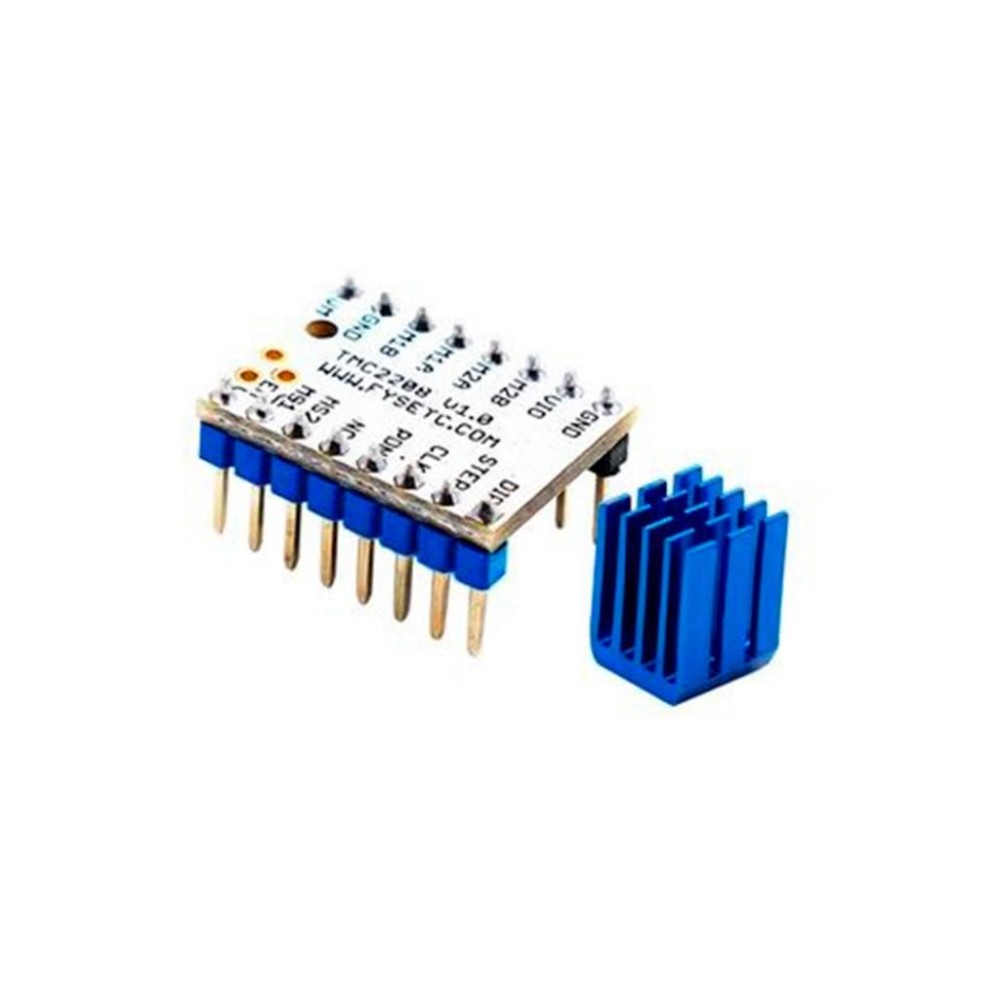

Драйвер TMC2208 V1.2 шагового двигателя
Артикул
st_kompmsk0039
Описание
Драйвер шагового двигателя TMC2208 является более мощной альтернативой TMC2100 для 3D принтеров. Он позволяет сделать принтер тише за счет повышения частоты микрошагов до 256 в чипе самого драйвера. Чип на данном драйвере находится снизу платы, потому что нижняя часть чипа лучше рассеивает тепло. Радиатор устанавливается на саму плату. Для мощных двигателей рекомендуется использовать активное охлаждение драйвера. Логика полностью совместима с драйвером A4988. При замене A4988 на TMC2208 нет необходимости в изменении конфигурации перемычек и дополнительных настроек. Достаточно просто снять старый драйвер и поставить новый, развернув подстроечным резистором в другую сторону. Единственным изменением будет инверсия осей, где установлен TMC2208. Это можно сделать в прошивке станка, либо просто перевернуть штекер шагового двигателя. Характеристики: Питание драйвера: 5V. Питание мотора: 4,7-36V. Номинальный ток: 1.4 А (2 А пиковый). Микрошаги: 1/256, 1/2, 1/4, 1/8, 1/16. Интерфейс управления: Step/Dir + UART
+читать полностью
Характеристики
Электроника
Драйвера
Вес брутто
0.005 кг
Габариты упаковки
2 x 2 x 2 см (0,00001 м3)
