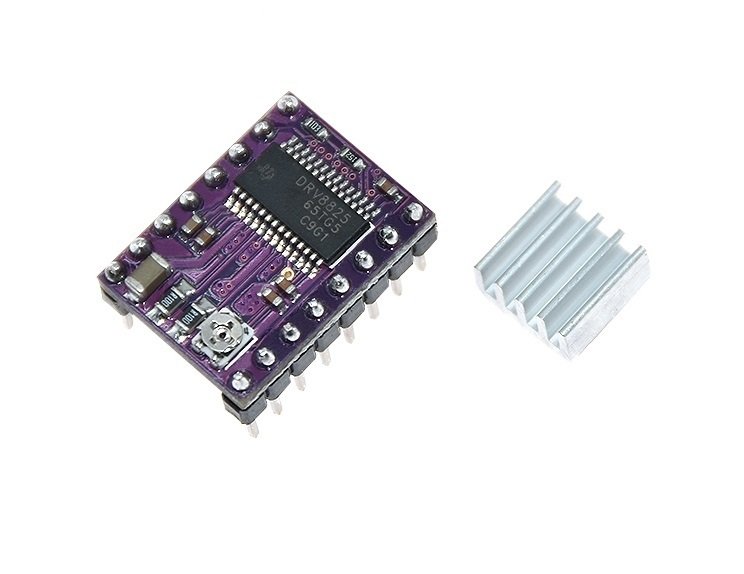

Драйвер шагового двигателя на базе микросхемы DRV8825
Артикул
st_drv8825
Описание
DRV8825 - это драйвер шагового двигателя, с током до 2.5А и возможностью делить шаги до 1/32. Пользуется популярностью из-за того, что рассчитан на больший ток и точнее выполняется позиционирование шагового двигателя относительно распространенного драйвера A4988.
Плата управления одним шаговым двигателем до 2.5А на базе чипа DRV8825. Модуль имеет простой интерфейс управления. Подходит для построения 3D принтеров и станков ЧПУ совместно с отладочной платой Ramps 1.4.
- Полностью совместим с платами RAMPS и другими
- Режимы микрошага: полный, 1/2, 1/4, 1/8, 1/16, 1/32
- Ток двигателя: до 2.5А, задается подстроечным резистором
- Напряжение двигателя: до 35В
- 3,3В и 5В совместимая логика управления
- Защита от короткого замыкания, перенапряжения, перегрузки и перегрева
- Размер: 1.5*2 mm (так же, как 4988)
- Напряжение питания платы: 2.5 В
- Напряжение питания двигателей: 8.2…45В
Микрошаг на этом драйвере выбирается путем установки перемычек на пины M0, M1, M2.
